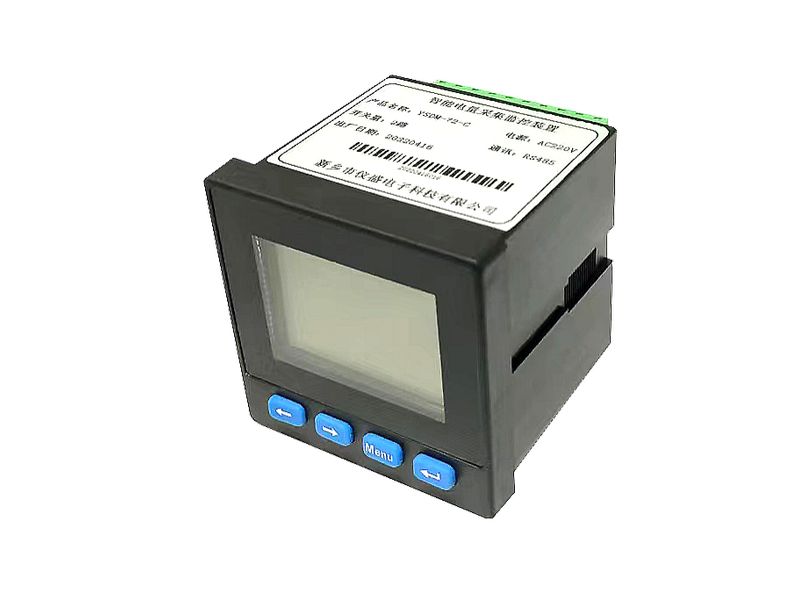

一、產品概述

智能一體化電力電容補償裝置是 0.4KV、50Hz 低壓配電**節能、降低線損、提高功率因數和電能質量的新一代無功補償裝置。它由智能測控單元，線路保護單元，多臺(△型)或(Y型)低壓電力電容器構成。替代常規由熔絲、復合開關或機械式接觸器、熱繼電器、低壓電力電容器、指示燈等散件在柜內和柜面由導線連接而組成的自動無功補償裝置。改變了傳統無功補償裝置體積龐大和笨重的結構模式，從而使新一代低壓無功補償設備具有補償效果更好，體積更小，功耗更低，價格更廉，節約成本更多，使用更加靈活，維護更方便,使用壽命更長，可靠性更高的特點，適應現代電網對無功補償?shù)母咭蟆?/span>

智能一體化電力電容補償裝置通過內部繼電器開關電路，自動尋找*佳投入（切除）點，實現無弧通斷；保證過零投切，無涌流、觸點不燒結、微能耗、無諧波，同時具有抗干擾和電源缺相等保護功能，特別適用于無功補償時切換電容器，不需加裝散熱器。

二、使用條件

三、技術參數

3.1基本參數

3.2 測量精度

3.3 控制參數

四、基本功能

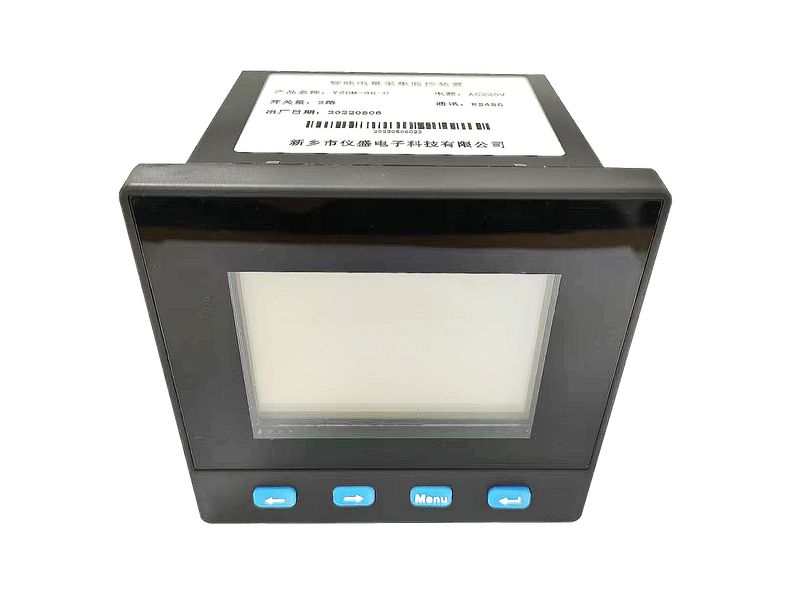

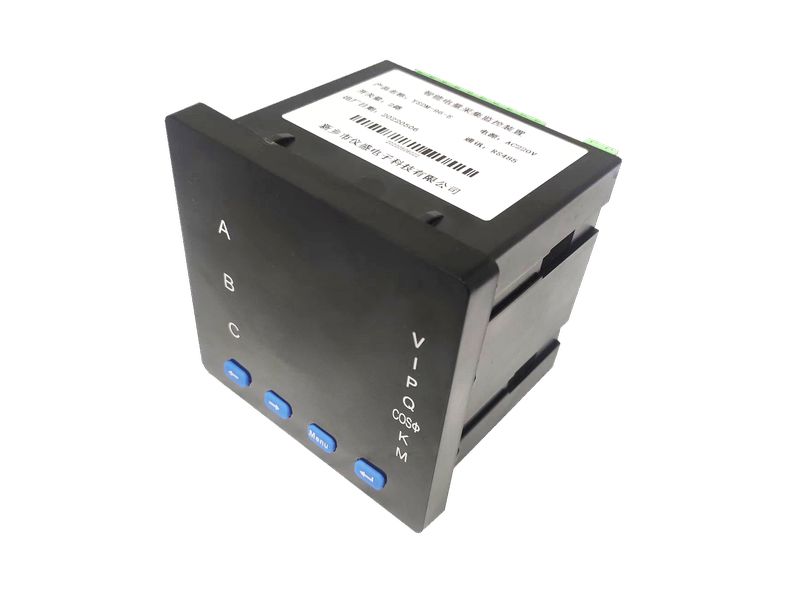

4.1顯示

采用中文液晶顯示屏，可實時監測電網有關參數，顯示設置參數，工作狀態。

實時顯示電網電壓、電流、功率因數、有功功率、無功功率、視在功率、電壓總諧波畸變率、電流總諧波畸變率、頻率、電壓波形、電流波形、電容器投、切狀態和故障報警狀態。

4.2設置

可設置電流變比、電壓變比、過/欠壓保護、諧波電壓/電流保護、投/切門限系數、投/切等待延時、開關響應等待時間、循環投切間隔時間、電容放電時間、保護持續時間、手動持續時間、電容溫度保護、電容容量等參數。

設置參數自動記憶，掉電不丟失。

4.3無功補償

取樣物理量為無功功率，無投切振蕩、無補償呆區

具有手動投切和自動投切兩種運行方式

電容補償方式有：分補、共補、混合補

4.4保護

具有自檢復歸和看門狗功能

具有過壓、欠壓保護功能

具有諧波電壓、電流保護功能

具有小電流保護功能

具有低功率因數保護功能

任意保護啟動的時候，保護量反顯

五、安裝調試

安全提示

電源輸入和 CT 二次側均會危害人身安全，所以操作人員在安裝、調試及檢修時必須遵照有關的安全操作規程，以確保人身設備安全。

接線時應選擇合適的線徑，并嚴格按照接線圖進行正確接線、以保證操作的安全性和可靠性。
